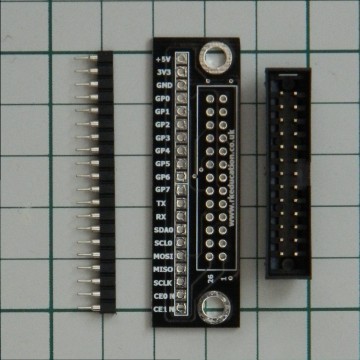

SIL Breakout Header

(Designed by RK Education and purchased from the RK Online Store)

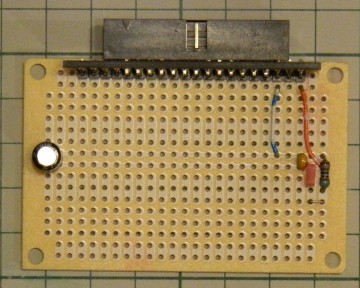

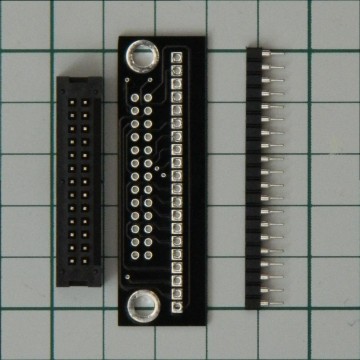

As supplied

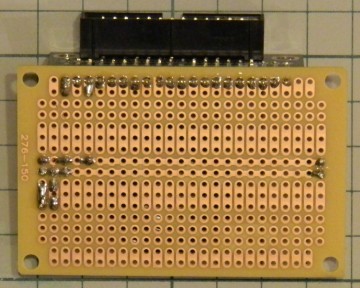

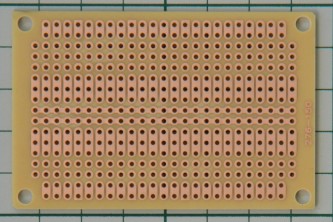

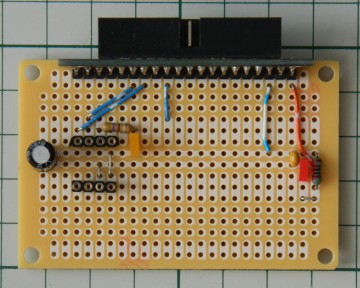

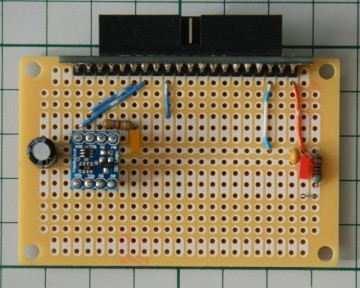

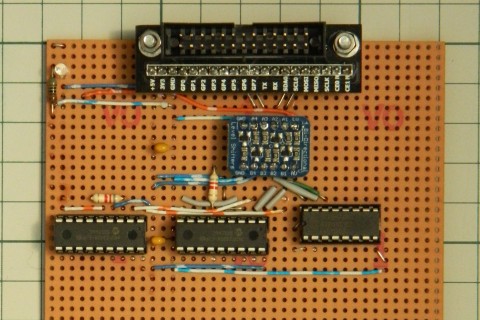

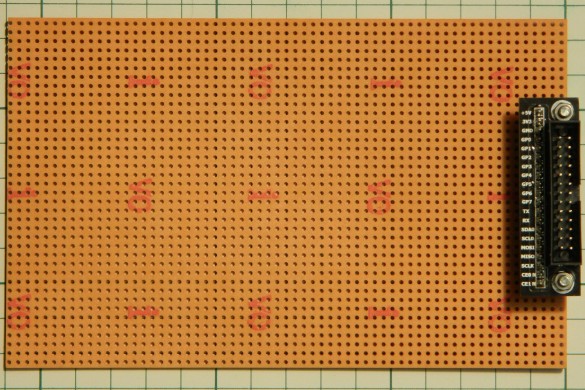

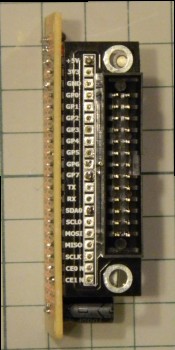

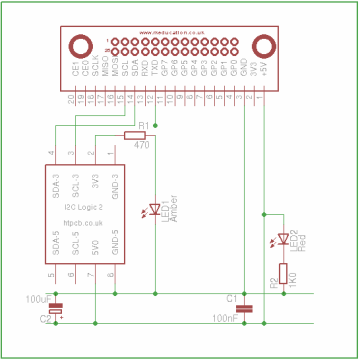

Modified "Edge Mount" to CPC PCO1288 Circuit Board

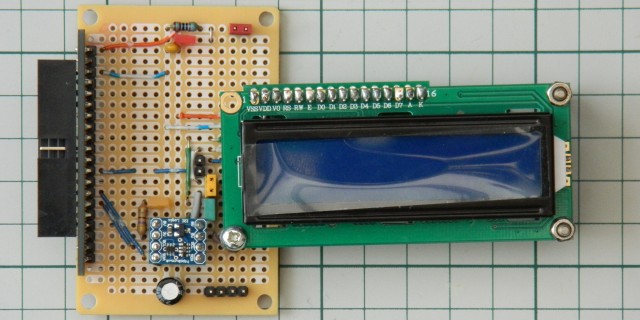

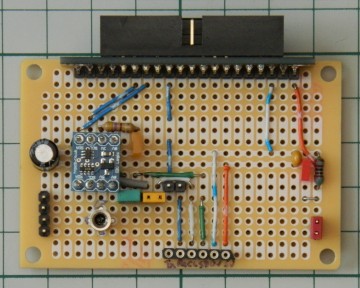

LCD Backpack I2C/Serial Interface










pi@raspigrey ~ $ i2cdetect -y 1
     0  1  2  3  4  5  6  7  8  9  a  b  c  d  e  f
00:          -- -- -- -- -- -- -- -- -- -- -- -- --
10: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
20: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
30: -- -- -- -- -- -- -- -- -- -- 3a -- -- -- -- --
40: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
50: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
60: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
70: -- -- -- -- -- -- -- --

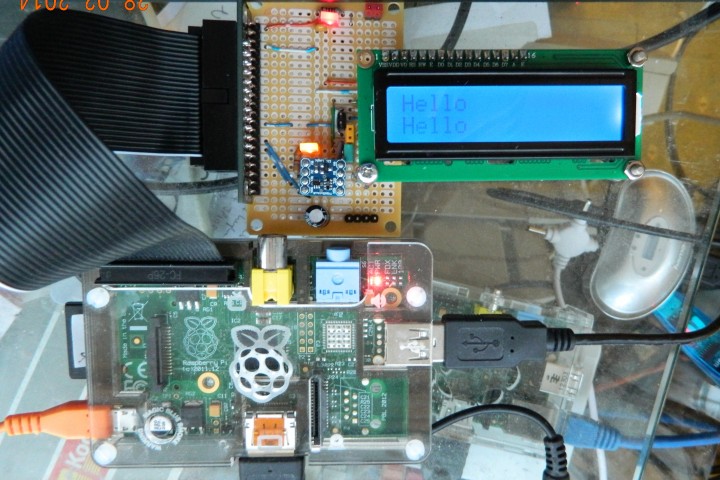

pi@raspigrey ~ $ i2cset -y 1 0x3A 0x07 0x0f
pi@raspigrey ~ $ i2cset -y 1 0x3A 0x05 0x02 0x10 i
pi@raspigrey ~ $ i2cset -y 1 0x3A 0x01 0x48 0x65 0x6C 0x6C 0x6F i
pi@raspigrey ~ $ i2cset -y 1 0x3A 0x02 0x02 0x01 i
pi@raspigrey ~ $ i2cset -y 1 0x3A 0x01 0x48 0x65 0x6C 0x6C 0x6F i

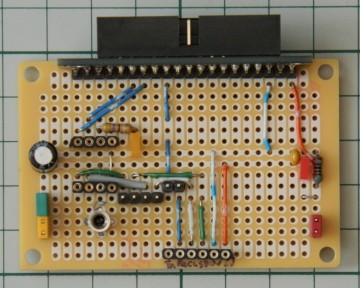

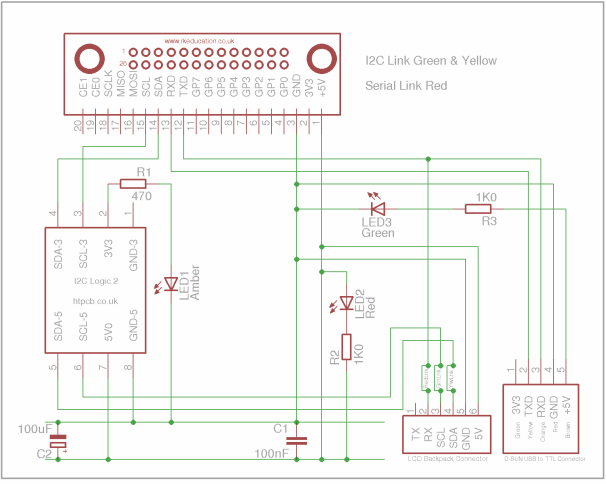

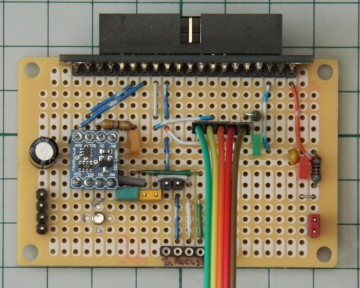

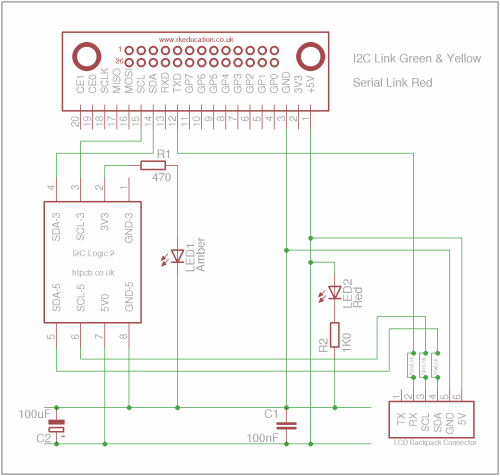

Additional Serial Connections for USB to TTL Serial Adapter

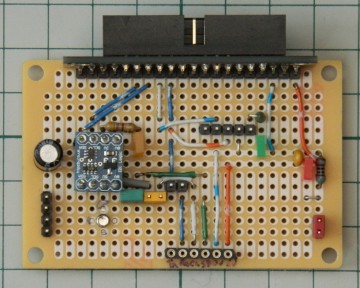

DSCN1754cs.jpg DSCN1755cs.jpg

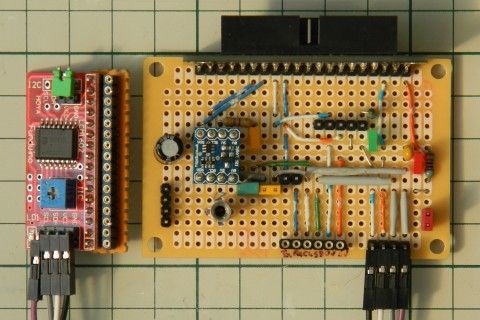

Additional I2C Connections for I2C 4-Bit //-interface Backpack

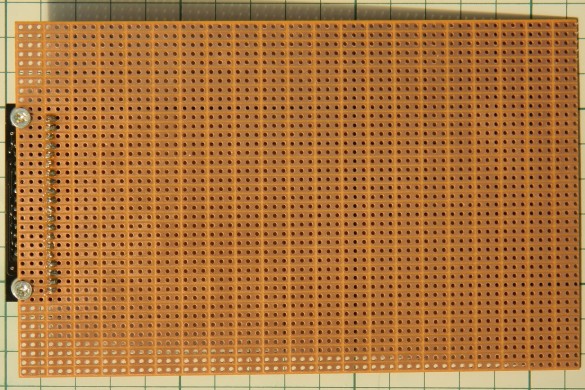

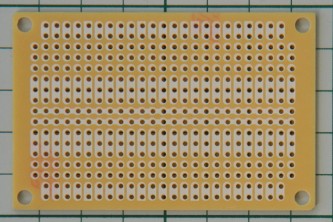

Mounted onto Maplin "Tri-pad" board

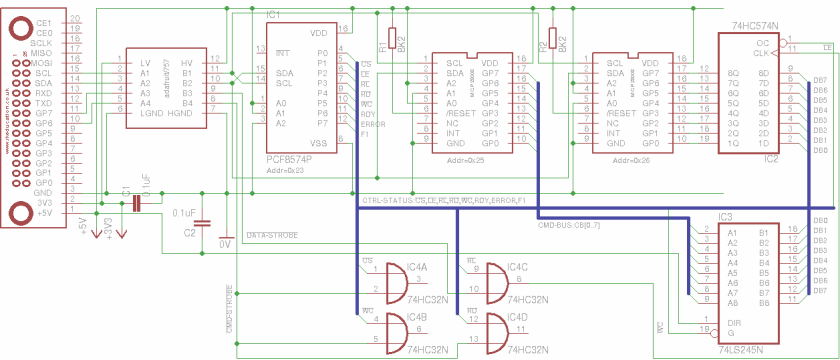

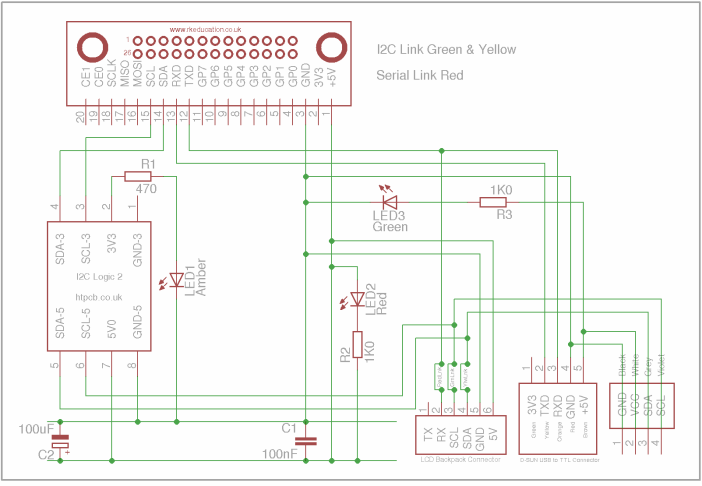

"Tri-pad" Board Circuitry Development
